各種軸承的性能和用途

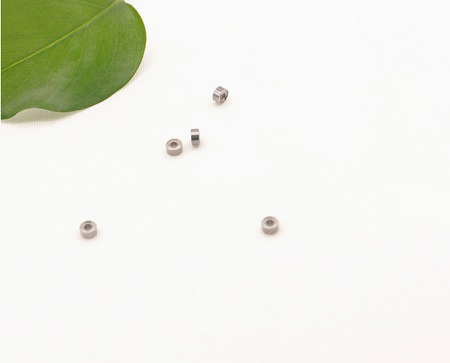

軸承的尺寸從小到大都有。世界上最小的“微型軸承”的內徑為0.6毫米×外徑為2.0毫米×厚度為0.8毫米，用于微型電機。大型軸承的外徑為6米，重量超過15噸，用于大型盾構機中進行隧道開挖。
每分鐘40萬轉
牙醫使用的牙鉆（通常稱為牙科手機）配備有可以超高速旋轉的軸承。這是兩個超精密軸承，其內徑為3.0毫米×外徑為6.0毫米×寬度為2毫米，鋼球直徑為1.0毫米。它們可以以每分鐘40萬轉的驚人速度旋轉，這大大降低了牙科手機的振動，從而減輕了患者在治療過程中的痛苦。
不同結構的軸承分類
調心滾子軸承
調心滾子軸承是指在帶兩個滾道的內圈和帶球面滾道的外圈之間裝有鼓形滾子的軸承。外圈滾道表面的曲率中心與軸承中心一致，因此具有與自動調心球軸承相同的調心功能。當軸和外殼發生撓曲時，可以自動調整負載并且自動調整兩個方向上的軸向負載。徑向載荷能力大，適用于重載荷和沖擊載荷。內圈的內徑是帶有錐形孔的軸承，可以直接安裝。或使用緊定套或拆卸筒將其安裝在圓柱軸上。保持架使用鋼制沖壓保持架，聚酰胺成型保持架和銅合金汽車保持架。
滾針軸承
帶有內圈的軸承的基本結構與NU圓柱滾子軸承的基本相同，但是由于使用了滾針，因此可以減小體積并承受較大的徑向載荷。無內圈的軸承需要使用精度和硬度適當?shù)妮S的安裝面作為安裝面作為滾道面使用。
推力滾針軸承
分離的軸承由滾道環，滾針和保持架組件組成，并且可以與沖壓加工的薄型滾道圈（W）或切制加工的厚滾道環（WS）組合使用。不可分離的軸承是由精密沖壓加工的滾道圈，滾針和保持架組件組成的整體軸承。這種類型的軸承可以承受單向軸向載荷，占用空間小，有利于機器的緊湊設計。它們中的大多數僅使用滾針和保持架組件，而軸和軸承座的安裝表面用作滾道表面。
圓錐滾子軸承
這類軸承配備有圓錐滾子，由內圈的大擋邊引導。在設計中，內圈滾道表面，外圈滾道表面和滾子滾動表面的每個圓錐面的頂點在軸承的中心線上相交。單列軸承可以承受徑向載荷和單向軸向載荷，而雙列軸承可以承受徑向載荷和雙向軸向載荷，并且適合承受重載荷和沖擊載荷。
圓柱滾子軸承
根據軸承中使用的滾動元件的行數，圓柱滾子軸承可分為單列，雙列和多列圓柱滾子軸承。其中，帶保持架的單列圓柱滾子軸承更為常用。另外，還有具有其他結構的圓柱滾子軸承，例如單列或雙列滿裝滾子。
單列圓柱滾子軸承根據環套圈擋邊的不同分為N型，NU型，NJ型，NF型和NUP型。圓柱滾子軸承可以承受較大的徑向載荷，并且根據擋邊的結構還可以承受一定的單向或雙向軸向載荷。NN型和NNU型雙列圓柱滾子軸承結構緊湊，剛性強，承載能力大，加載后變形小，它們中的大多數用于支撐機床主軸。FC，F(xiàn)CD，F(xiàn)CDP型四列圓柱滾子軸承可以承受較大的徑向載荷，并且通常用于重型機械，例如軋機。
調心滾子軸承
這種軸承在球形滾道的外圈和雙滾道的內圈之間裝有球面滾子。根據內部結構的不同，它分為四種類型：R，RH，RHA和SR。由于外圈滾道的圓弧中心與軸承中心一致，因此具有自調心性能，可以自動調節由軸或軸承座的偏斜或不對中引起的軸心不正。它可以承受徑向載荷和雙向軸向載荷。特別是徑向載荷能力大，適合于軸承重載荷和沖擊載荷。圓錐孔軸承可以使用緊固件或退卸套在軸上組裝和拆卸。調心滾子軸承可以承受較大的徑向載荷，同時可以承受一定的軸向載荷。這種軸承的外圈滾道是球形的，因此具有自調心性能。當軸受力彎曲或傾斜并且內圈的中心線和外圈的中心線不超過1°-2.5°時，軸承仍然可以工作。
推力滾子軸承
推力滾子軸承包括推力調心滾子軸承，推力圓柱滾子軸承和推力圓錐滾子軸承。推力調心滾子軸承可以同時承受軸向和徑向載荷，但徑向載荷不得超過軸向載荷的55％。這種軸承的另一個重要特征是它具有自動調心性能，因此對不同心度和軸撓度不是很敏感。較小的值適用于大型軸承，并且當載荷增加時，允許的對中角將減小。
外球面軸承
外球面軸承特別適合需要簡單設備和零件的場合，例如農業機械，運輸系統或建筑機械。
它主要用于承受徑向和軸向組合載荷，主要是徑向載荷，通常不適宜僅承受軸向載荷。這種類型的軸承可以分別安裝有一個內圈（帶有全套的滾子和保持架）和外圈。這種軸承不允許軸相對于外殼傾斜，在使用徑向載荷時會產生額外的軸向力。這種軸承的軸向游隙的大小對軸承能否正常工作有很大的影響。當軸向間隙太小時，溫升較高；當軸向間隙大時，軸承很容易損壞。因此，在安裝和操作過程中應特別注意調整軸承的軸向游隙，如有必要，可以使用預過盈安裝，以增加軸承的剛度。
關節軸承
關節軸承有潤滑型和自潤滑型。關節軸承是一種結構特殊的滑動軸承。它的結構比滾動軸承簡單，它主要由帶有內球面的外圈組成，可以承受較大的載荷。根據具有外球面的內圈及其不同的類型和結構，它可以承受徑向載荷，軸向載荷或在徑向和軸向同時存在的組合載荷。通常用于低速擺動運動（即角運形，亦可在一定角度范圍內作傾斜運動（即調心運動），由于滑動表面為球面動），支撐軸和軸殼孔不是同心較大時，仍可以正常工作。
直線軸承
直線運動球軸承主要用于機械設備的直線往復運動部分。它們的優點是摩擦小，運動靈活，維護和更換方便。它廣泛用于紡織機械，印刷機械，醫療機械，精密機床，電動切割機和自動記錄儀。
角接觸軸承
角接觸球軸承可以同時承受徑向載荷和軸向載荷，也可以承受純軸向載荷，極限轉速較高。這類軸承承受軸向載荷的能力由接觸角決定。接觸角大，承受軸向載荷的能力高。
